磁致伸縮液位計(以下簡稱傳感器，含普通型和隔爆型)用于液體液位、界面連續測量。除此以外，磁致伸縮液位計的應用領域還十分廣泛，包括：石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制，大壩水位，水庫水位監測與污水處理等等。

磁致伸縮液位計嚴格按照GB3836.1-2002《爆炸性環境用防爆電器設備通用要求》，GB3836.2-2000《爆炸性氣體環境用電器設備  *二部分：隔爆型“d”》的要求制造。并取得**防爆電氣產品質檢中心頒發的防爆合格證，同時數字輸出的產品取得了本安防爆認證。

磁致伸縮液位計組成

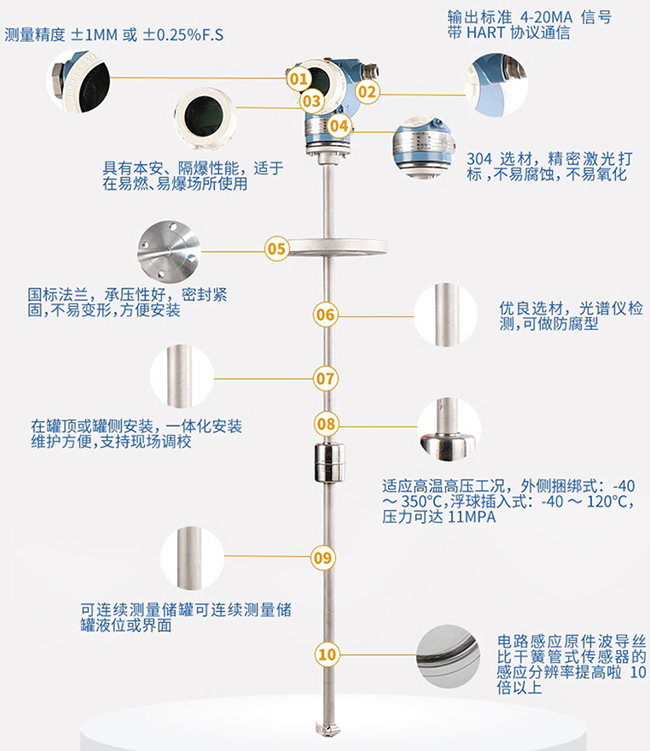

磁致伸縮式液位計是一種可進行連續液位、界面測量，并提供用于監視和控制的模擬信號輸出的高精度的測量儀表，由三部分組成：（A）磁浮子;（B）探測干;（C）智能表頭。帶有液晶顯示，可顯示總體液位，界面液位，以及輸出電信號，實際液位值， 帶有偏移量的實際液位值等。

磁致伸縮液位計工作原理

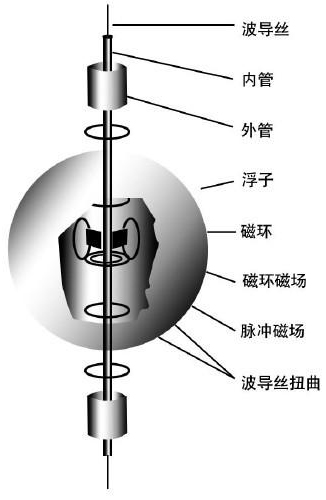

磁致伸縮液位計的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有永久磁鐵）等部分組成，見圖。

傳感器工作時，電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電磁場。在傳感器測桿外配有一浮子，此浮子可沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。
